РТВС-0312 - передвижная станция спутниковой связи Fly Away на базе автомобиля
Заказчик: Российское телевидение
Местоположение: Владивосток
Дата завершения проекта: 15 сентября 2012 г.
Возможности системы:
Передвижная станция спутниковой связи для организации прямых телевизионных трансляций с мест событий в стандартах MPEG-2 и MPEG-4, DVB-S и DVB-S2, в стандартном и высоком разрешении.
Станция обеспечивает:
Передачу сигналов двух телевизионных программ ТВ-сигналов в одно- и двухчастотном режиме, их запись на входящие в состав оборудования видеомагнитофоны, а также прием и подачу потребителям сигнала «обратного» ТВ-канала с целью контроля эфирных трансляций. Станция работает как с цифровыми (HD/SD, SDI), так и с аналоговыми (PAL, SECAM) источниками сигналов, удаленными на расстоянии до 300 м.
Преимущества данного технического решения:

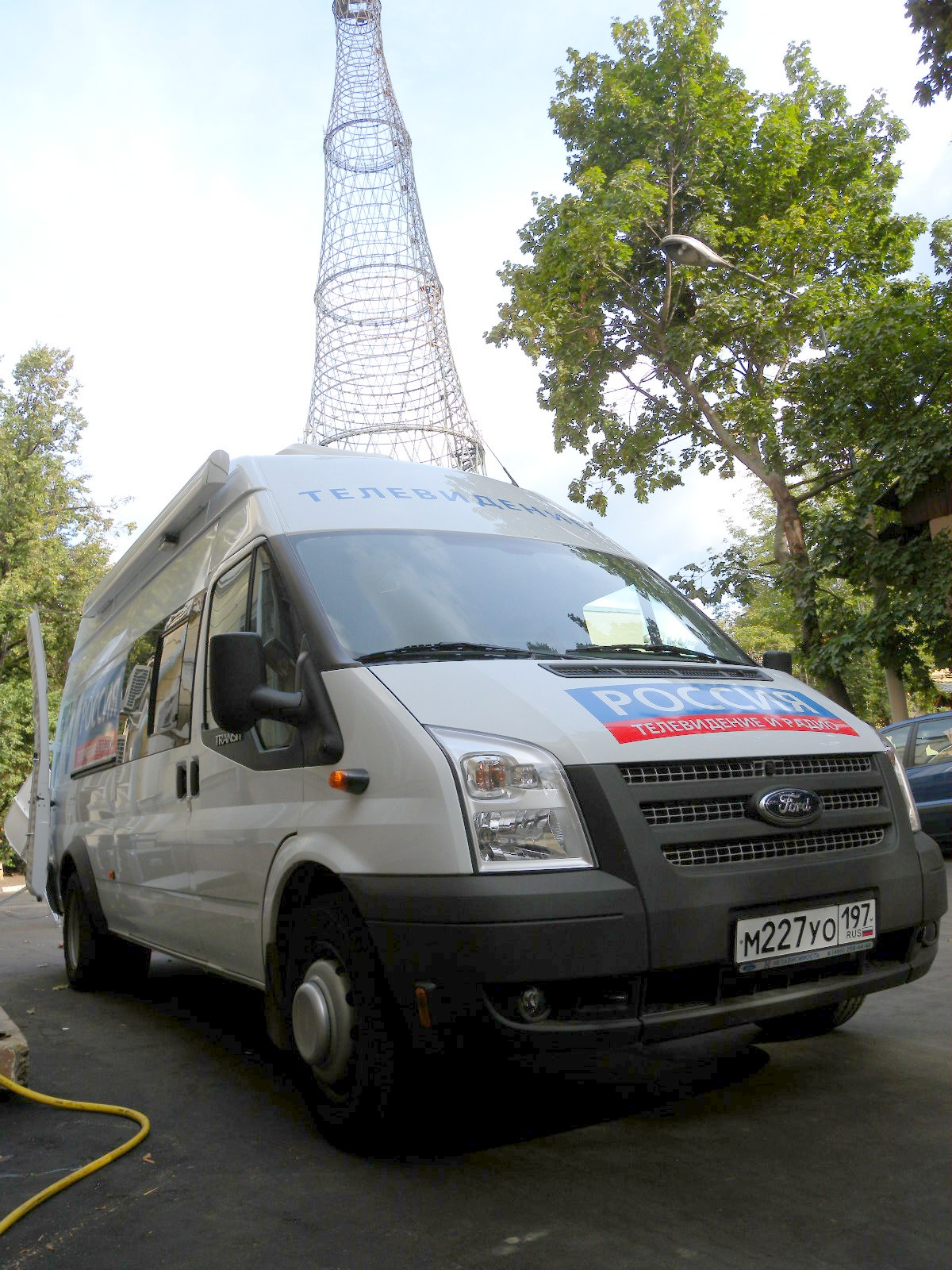

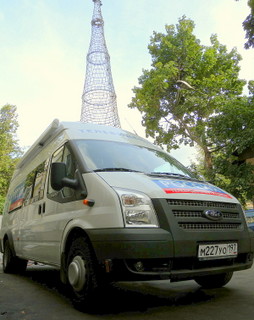

Система Fly Away смонтирована на шасси а/м Ford Transit Jumbo (длинная база) с возможностью быстро демонтировать оборудование, уложить его в транспортировочные кейсы и отправить любым другим видом транспорта в любую точку мира. Впервые в Росси использована спутниковая репортажная антенна производства компании Cobham (ERA) с сегментированным рефлектором из углепластика диаметром 1,2 м.
Состав оборудования:
1. Антенная система, в составе:
Антенна репортажная антенна Cobham (ERA) со складным сегментированным рефлектором из углепластика диаметром 1,2 м. в противоударном, пылезащитном, влагонепроницаемом кейсе 2-х портовый ортоплексор, фильтры RX и TХ, малошумящий усилитель-конвертер Norsat 10,7-12,75 ГГц
2. СВЧ-усилители 160 Вт Ku-BAND и волноводы Advantech.
3. DSNG-кодеры Voyager и приемники-декодеры RX 8200 Ericsson TV.
4. Цифровой спутниковый модем, пр-ва Comtech EFData (США).
5. Портативный анализатор спектра Anritsu.
6. Видео-звуковые мониторы Wohler.
7. Видео-звуковое измерительное оборудование:
Осциллограф TektronixГенератор испытательных сигналов видео и звука Videotek
8. Коммутатор видео Nevion.
9. Коммутационно-распределительное оборудование Snell.
10. Магнитофоны, рекордеры, камкордеры, а также звуковое оборудование SONY.
11. Оптоволоконное оборудование Telecast.
12. Дополнительное оборудование автомобиля:
- Накрышный автокондиционер Dometic
- Встраиваемый кондиционер и отопитель Dometic (сплит-система)
- Обогреватель рабочего отсека Webasto
- Система мониторинга местоположения Glonass
- GPS-навигатор
Другие фотографии:

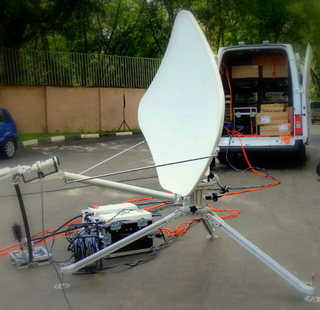

Антенна Cobham | |

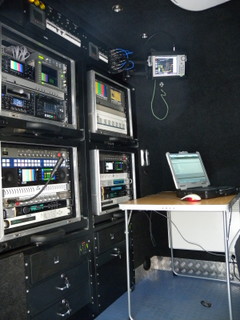

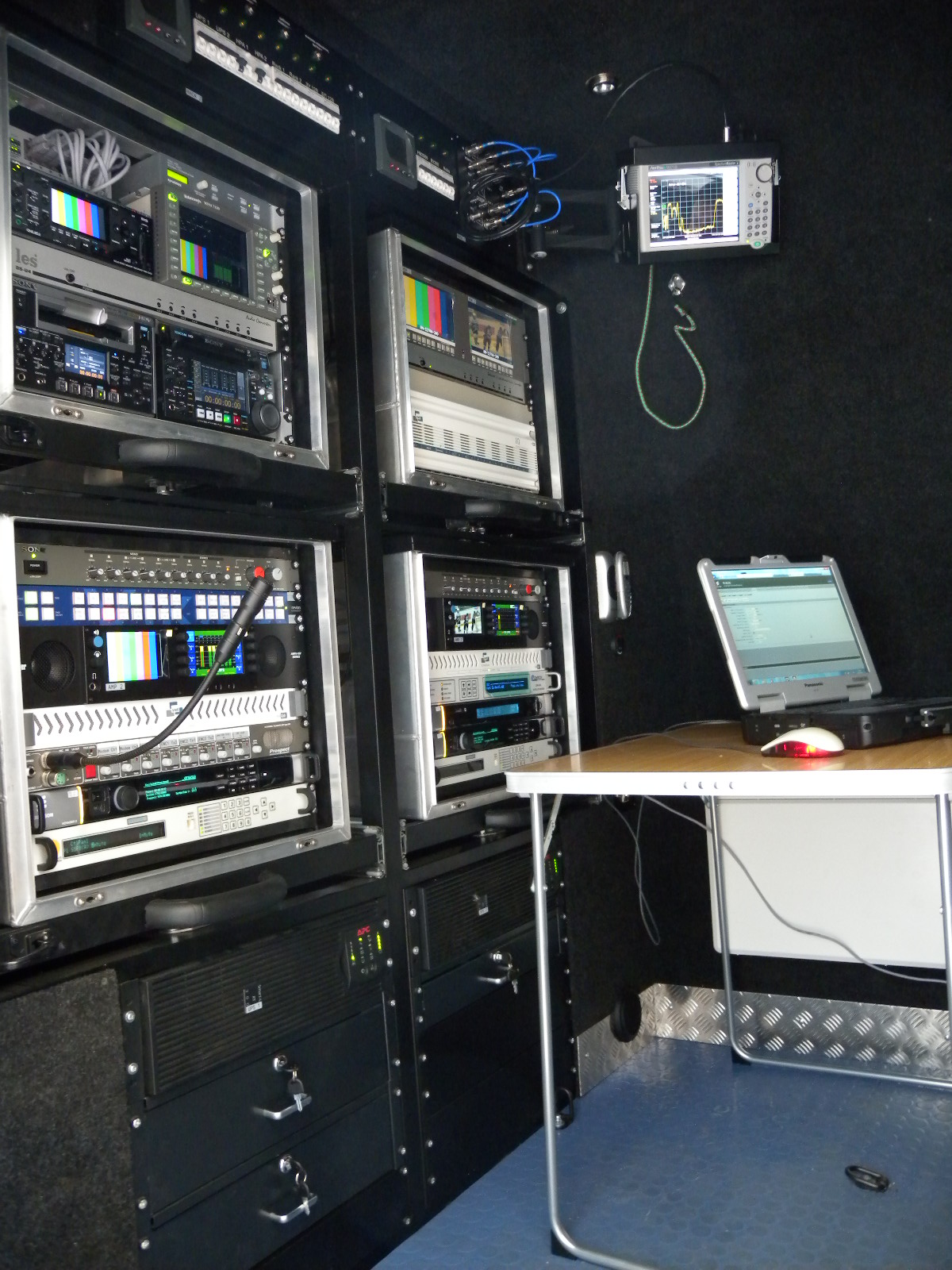

Рабочее место оператора |

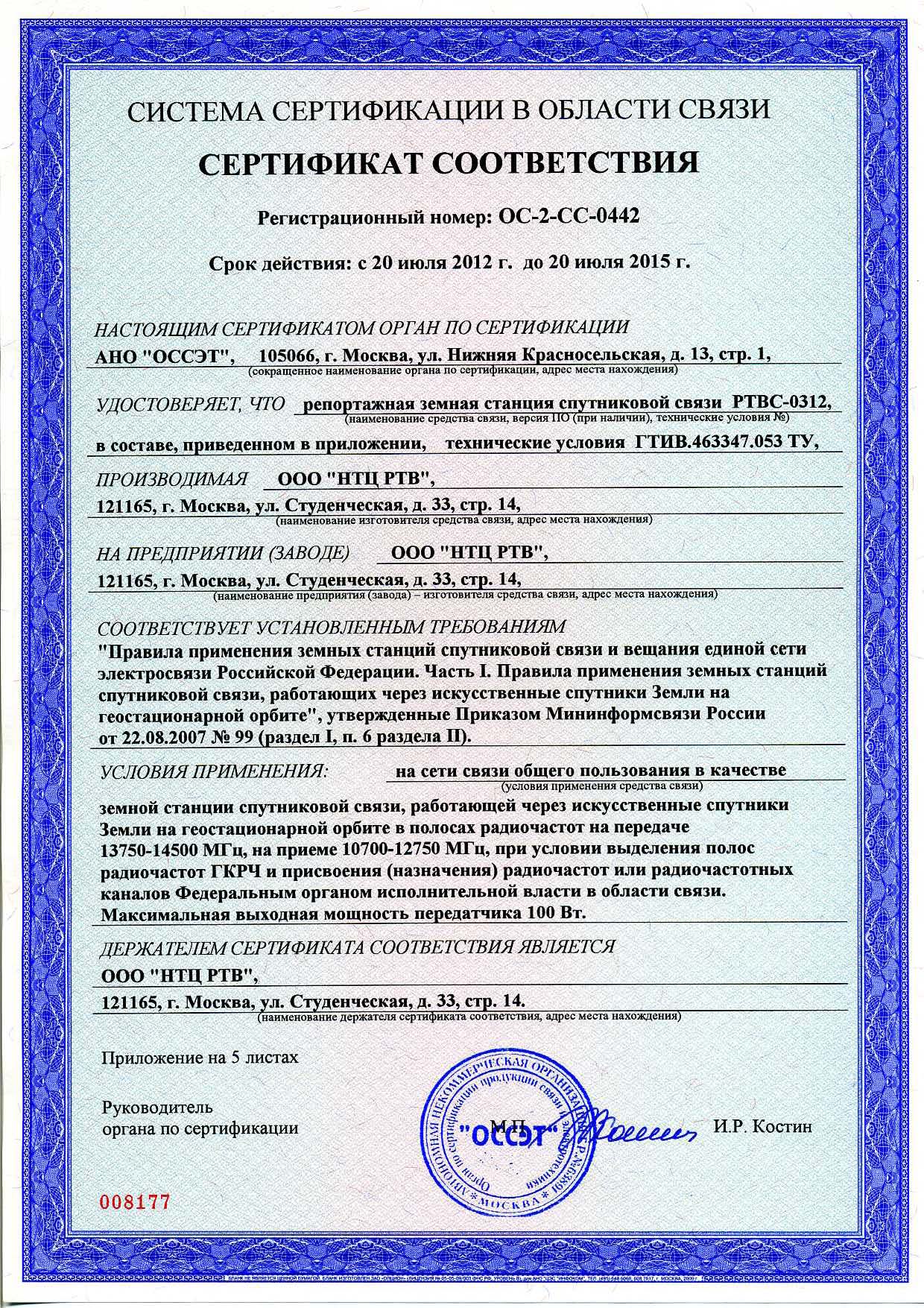

Станция сертифицирована:
